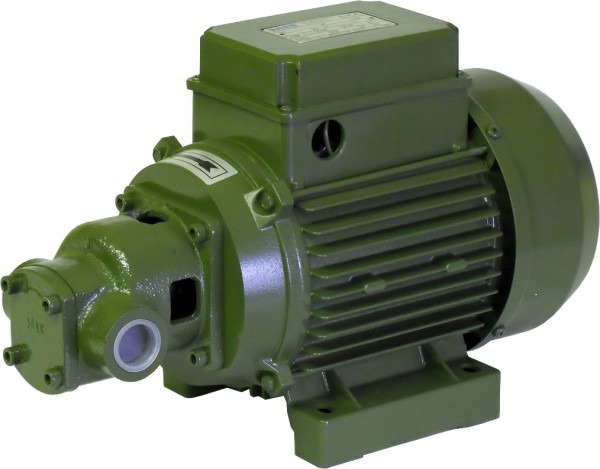

Zubové čerpadlo SAER CF
Zubové čerpadlo CF - elektrické monoblokové zubové čerpadlo vhodné pro čerpání čistých kapalin bez pevných příměsí a abrazivního materiálu jako lak, hustý olej, viskózní kapaliny, lepidla, melasa, mýdla nebo maziva. Zubová čerpadla pracují na principu přesného pohybu ozubených kol. Energii kapalině dodává dvojice rotujících ozubených kol, a to při maximální sací výšce 8 m.
Pro případ, že je průtok pro danou aplikaci příliš velký, je možné regulovat pomocí škrtícího ventilu. Tento ventil musí být instalován na výtlačné straně čerpadla. Regulace však nesmí způsobit úplné uzavření výtlaku čerpadla
Oblasti použití
průmysl
čerpání viskozních tekutin
chemická výroba.
Co čerpat
typ kapaliny - nízko nebo středně hustá: lak, hustý olej, viskózní kapaliny, lepidla, melasa, mýdla, maziva (čerpaná kapalina do 780 kg/m3)
max. teplota čerpané kapaliny: -15°C do + 60°C
maximální okolní teplota 40°C
maximální pracovní tlak: 14 bar
tolerance hydraulických parametrů dle UNI/ISO 2548 - odstavec C, dodatek B, elektrické vlastnosti dle C.E.I.
uvedené parametry vycházejí z trvalého provozu při čerpání média s měrnou hmotností 780 kg/m3
sací výška 8 m
kabel, vypínač: NE
ochrana proti běhu nasucho: NE
Konstrukce
těleso čerpadla z litiny s bočními závitovými připojeními
ozubená kola (jedno z nerezové oceli a jedno z bronzu)
pro zvýšení životnosti ložisek je motor osazen krycím guferem
klasické provedení nebo v provedení s by-passem.
Motor
uzavřený, ventilátorem chlazený (TEFC)
krytí IP 44 (na vyžádání IP 55)
třída izolace F
jednofázové provedení s trvale zabudovaným kondenzátorem a tepelnou ochranou ve vinutí motoru (na vyžádání)
třífázové provedení - nutná vnější ochrana (není součástí čerpadla)
krytí IP 44 (na vyžádání IP 55)
rychlost otáček 1400 ot./min
kabel, vypínač: NE
ochrana proti běhu nasucho: NE
zpětná klapka: NE
ucpávka: mechanická jednoduchá s pryžovým radiálním těsněním.
Provedení (nutno zadat v konfiguraci)
klasické (bez by-passu)
s by-passem
230 V
400 V.
Bypass se aktivuje při tlaku cca 8 barů a spustí vnitřní oběh čerpaného média v hydraulice čerpadla.
